Bagaimana cara memilih tes yang sesuai untuk penguji hipot potensial tinggi?

Memilih tes yang sesuai mengarah untuk penguji hipot potensial tinggi adalah tugas penting yang secara langsung memengaruhi akurasi, keamanan, dan efisiensi proses pengujian listrik. Sebagai pemasok penguji hipot potensial tinggi, saya memahami pentingnya keputusan ini dan saya di sini untuk memandu Anda melalui prosesnya.

Memahami dasar -dasar tes mengarah

Tes lead adalah saluran yang menghubungkan tester hipot ke perangkat yang diuji (DUT). Mereka memainkan peran penting dalam mentransmisikan sinyal tegangan tinggi dari penguji ke DUT dan mengembalikan data pengukuran. The quality and suitability of test leads can significantly affect the test results.

Saat berhadapan dengan pengujian hipot potensial tinggi, tes tes harus dapat menahan tegangan tinggi yang terlibat. Timbal standar yang digunakan dalam aplikasi tegangan rendah tidak akan cukup karena dapat rusak di bawah tegangan tegangan tinggi, yang mengarah ke pembacaan yang tidak akurat atau bahkan bahaya keselamatan.

Faktor kunci yang perlu dipertimbangkan saat memilih tes lead

Peringkat tegangan

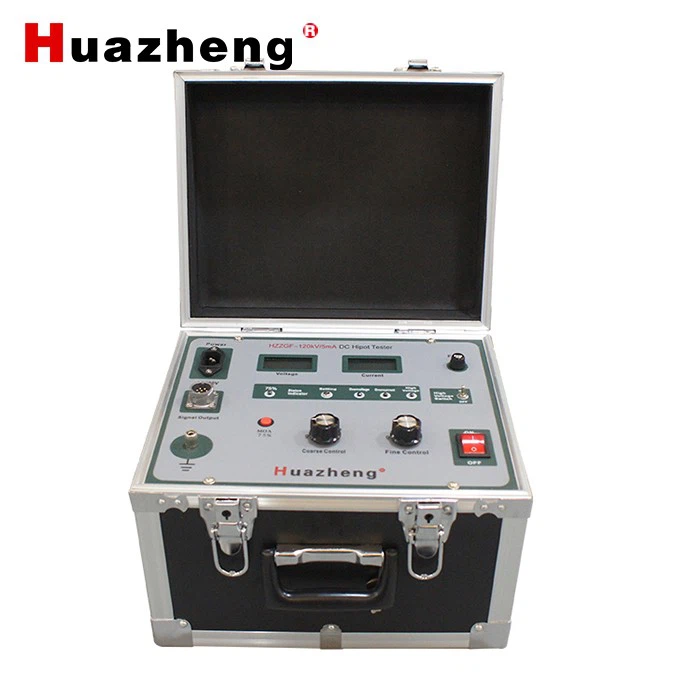

Peringkat tegangan tes adalah pertimbangan yang paling mendasar. Itu harus lebih tinggi dari output tegangan maksimum dari tester hipot. Misalnya, jika penguji hipot Anda dapat menghasilkan tegangan maksimum 10 kV, Anda harus memilih tes lead dengan peringkat tegangan minimal 15 kV untuk memberikan margin pengaman. Ini memastikan bahwa timbal dapat menangani tegangan tegangan tinggi tanpa rusak. KitaSet tes hipot DC presisi tinggiDapat beroperasi pada tegangan tinggi, dan sangat penting untuk memasangkannya dengan lead uji yang dapat menangani tegangan ini dengan aman.

Kapasitas saat ini

Selain tegangan, lead uji juga harus dapat membawa arus yang diperlukan. High - voltage testing may involve different current levels depending on the nature of the DUT. For example, some devices may draw a relatively high current during the test. The test leads should have a current capacity that can accommodate the maximum current expected during the testing process. If the current capacity is too low, the leads may overheat, which can damage the leads and affect the test results.

Resistensi isolasi

Resistensi isolasi adalah faktor penting lainnya. Lead uji kualitas tinggi harus memiliki resistensi isolasi yang tinggi untuk mencegah arus bocor. Arus kebocoran dapat menyebabkan hasil tes yang tidak akurat dan juga dapat menimbulkan risiko keamanan. Tes mengarah dengan bahan isolasi yang baik dan ketebalan isolasi yang tepat dapat secara efektif mengurangi arus kebocoran. Saat memilih tes lead untuk kamiPortabel 60KV DC Produsen Generator Tegangan Tinggi, memastikan resistensi isolasi tinggi sangat penting untuk pengujian yang akurat dan aman.

Panjang

Panjang lead tes juga dapat memengaruhi proses pengujian. Lead yang lebih lama dapat memperkenalkan lebih banyak kapasitansi dan induktansi, yang dapat mempengaruhi kinerja frekuensi tinggi dari tes. Di sisi lain, jika lead terlalu pendek, mungkin sulit untuk menghubungkan tester ke DUT, terutama di lingkungan pengujian yang kompleks. Anda harus memilih panjang timbal berdasarkan persyaratan pengujian spesifik dan tata letak area pengujian.

Tipe konektor

Jenis konektor tes harus kompatibel dengan tester hipot dan DUT. Penguji dan DUT hipot yang berbeda mungkin memiliki persyaratan konektor yang berbeda. Misalnya, beberapa penguji menggunakan colokan pisang, sementara yang lain dapat menggunakan konektor yang lebih khusus. Memastikan kecocokan yang tepat antara konektor sangat penting untuk sambungan listrik yang andal.

Berbagai jenis lead tes dan aplikasinya

Klip buaya

Klip buaya adalah salah satu jenis konektor timah uji yang paling umum. Mereka mudah digunakan dan dapat dengan cepat melekat pada berbagai jenis DUT. Klip buaya cocok untuk menguji komponen dengan terminal yang terbuka, seperti resistor, kapasitor, dan sirkuit listrik skala kecil. Namun, mereka mungkin bukan pilihan terbaik untuk pengujian presisi tinggi, karena mereka mungkin tidak memberikan koneksi yang sangat stabil.

Colokan pisang

Colokan pisang banyak digunakan dalam pengujian listrik. Mereka mudah dimasukkan dan dihapus, dan mereka memberikan koneksi yang relatif stabil. Colokan pisang umumnya digunakan dalam aplikasi tegangan rendah - menengah ke sedang. Mereka cocok untuk menghubungkan tes mengarah ke tester hipot dan juga dapat digunakan untuk terhubung ke beberapa jenis DUT.

Probe Tegangan Tinggi

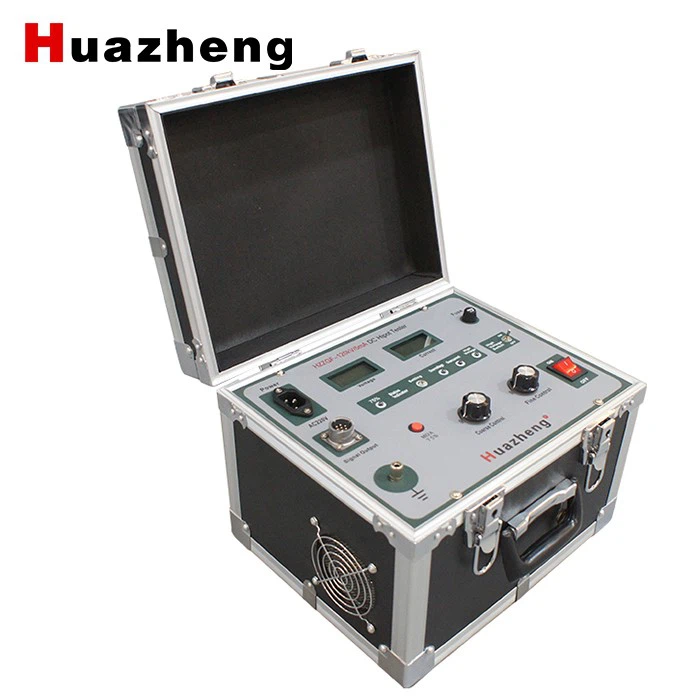

Probe tegangan tinggi dirancang khusus untuk pengujian tegangan tinggi. Mereka memiliki isolasi dan pelindung khusus untuk menangani tegangan tinggi dengan aman. Probe tegangan tinggi sering digunakan dalam aplikasi di mana pengukuran tegangan yang akurat diperlukan pada tegangan tinggi. KitaHZZGF 120KV 2MA DC HIPOT Test Setmungkin memerlukan probe tegangan tinggi untuk pengujian yang tepat.

Pertimbangan keselamatan

Keselamatan adalah yang paling penting ketika bekerja dengan penguji hipot tegangan dan tes voltase tinggi. Before using any test leads, you should inspect them for any signs of damage, such as cuts, cracks, or exposed wires. Tes yang rusak tidak boleh digunakan karena mereka dapat menimbulkan risiko keselamatan yang serius.

Saat menghubungkan dan memutus lead tes, pastikan tester hipot dimatikan dan dibumikan dengan benar. Ini membantu mencegah sengatan listrik dan bahaya keselamatan lainnya. Selain itu, selalu ikuti instruksi pabrik untuk menggunakan tes lead dan tester hipot.

Pemeliharaan dan penyimpanan lead tes

Pemeliharaan dan penyimpanan lead uji yang tepat dapat memperpanjang umur mereka dan memastikan kinerjanya. Setelah setiap penggunaan, bersihkan tes mengarah untuk menghilangkan kotoran atau puing. Simpan lead tes di tempat yang kering dan sejuk, jauh dari sinar matahari langsung dan suhu ekstrem. Hindari membungkuk atau memutar lead secara berlebihan, karena ini dapat merusak isolasi dan konduktor internal.

Kesimpulan

Memilih tes yang sesuai mengarah untuk penguji hipot potensial tinggi adalah tugas yang kompleks tetapi penting. Dengan mempertimbangkan faktor -faktor seperti peringkat tegangan, kapasitas saat ini, resistensi isolasi, panjang, dan jenis konektor, Anda dapat memilih lead uji yang paling sesuai dengan kebutuhan pengujian Anda. Berbagai jenis lead tes memiliki keunggulan dan aplikasi sendiri, dan Anda harus memilih yang berdasarkan persyaratan spesifik dari proses pengujian Anda.

Sebagai pemasok penguji hipot potensial tinggi, kami berkomitmen untuk memberikan Anda solusi terbaik untuk kebutuhan pengujian Anda. Jika Anda memiliki pertanyaan tentang memilih Tes LEAD atau penguji hipot kami, jangan ragu untuk menghubungi kami untuk diskusi lebih lanjut dan potensi peluang pengadaan. Kami berharap dapat bekerja sama dengan Anda untuk memastikan keakuratan dan keamanan proses pengujian listrik Anda.

Referensi

• Buku Pegangan Pengujian Listrik, Edisi ke -3
• Prinsip Teknik Tegangan - Tegangan, Edisi ke -2
