Bagaimana cara mengurangi tingkat kebisingan pada pembagi tegangan tinggi?

Hai! Sebagai pemasok pembagi tegangan tinggi, saya telah menangani banyak masalah selama bertahun-tahun, dan satu masalah yang terus bermunculan adalah tingkat kebisingan perangkat ini. Kebisingan yang tinggi dapat mengacaukan keakuratan pengukuran dan bahkan menyebabkan beberapa kegagalan fungsi yang serius. Jadi, hari ini saya akan berbagi beberapa tips tentang cara mengurangi tingkat kebisingan pada pembagi tegangan tinggi.

Pertama, mari kita pahami dari mana suara ini berasal. Ada beberapa sumber utama. Salah satunya adalah interferensi elektromagnetik (EMI). Pembagi tegangan tinggi sering digunakan di lingkungan yang terdapat banyak perangkat listrik dan elektronik. Hal ini dapat menghasilkan medan elektromagnetik yang mengganggu pengoperasian pembagi dan menimbulkan kebisingan. Sumber lainnya adalah komponen internal dari pembagi itu sendiri. Resistor, kapasitor, dan bagian lain dapat menghasilkan gangguan termal karena pergerakan elektron yang acak.

Perisai untuk Mengurangi EMI

Salah satu cara paling efektif untuk mengurangi EMI adalah melalui perisai. Anda dapat menggunakan penutup logam untuk mengelilingi pembagi tegangan tinggi. Selungkup ini bertindak sebagai sangkar Faraday, menghalangi medan elektromagnetik eksternal mencapai pembagi. Pastikan enklosur telah diarde dengan benar. Sambungan ground yang baik membantu mengalihkan energi elektromagnetik yang tidak diinginkan dari pembagi.

Misalnya, jika Anda menggunakan kamiPembagi Tegangan Tinggi Kapasitif 300kVdi laboratorium yang penuh dengan peralatan lain, pelindung logam yang kokoh dapat mengurangi kebisingan EMI secara signifikan. Anda dapat memilih bahan seperti tembaga atau aluminium untuk pelindungnya. Tembaga adalah pilihan yang bagus karena memiliki konduktivitas listrik yang tinggi, yang berarti dapat menyerap dan mengarahkan gelombang elektromagnetik dengan lebih baik.

Seleksi Komponen

Pemilihan komponen dalam pembagi tegangan tinggi sangat penting untuk mengurangi kebisingan. Untuk resistor, pilihlah jenis dengan noise rendah. Resistor komposisi karbon, misalnya, cenderung menghasilkan lebih banyak noise dibandingkan resistor film logam. Resistor film logam memiliki nilai resistansi yang lebih stabil dan menghasilkan noise termal yang lebih sedikit.

Kapasitor juga memainkan peran besar. Kapasitor berkualitas tinggi dengan resistansi seri ekivalen (ESR) rendah lebih disukai. KitaPembagi Kapasitor Tegangan Tinggi 50kVmenggunakan kapasitor terbaik yang dirancang untuk meminimalkan kebisingan. Ketika ESR rendah, disipasi daya di kapasitor berkurang, yang pada gilirannya mengurangi jumlah kebisingan termal yang dihasilkan.

Tata Letak Sirkuit yang Benar

Tata letak rangkaian di dalam pembagi tegangan tinggi dapat berdampak besar pada tingkat kebisingan. Jaga agar jejak pada papan sirkuit tercetak (PCB) sesingkat mungkin. Jejak panjang dapat bertindak seperti antena, menangkap dan memancarkan energi elektromagnetik. Pisahkan juga bagian rangkaian bertegangan tinggi dan bertegangan rendah. Hal ini membantu mencegah kopling antara keduanya, yang dapat menyebabkan perpindahan kebisingan dari sisi tegangan tinggi ke sisi tegangan rendah.

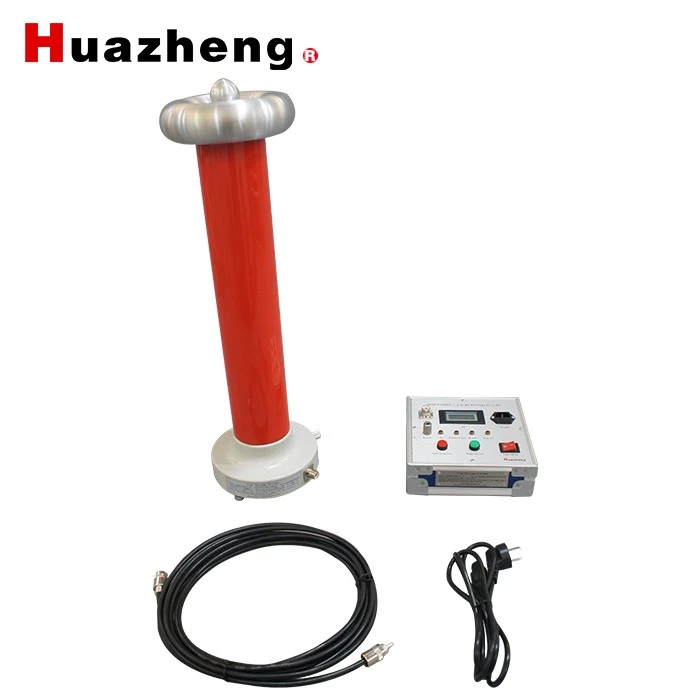

Misalnya, di kamiHZHG - Pembagi Tegangan Tinggi AC 100kV F 100kV, kami telah merancang tata letak PCB dengan cermat untuk meminimalkan kebisingan. Kami menggunakan beberapa bidang tanah dan menjauhkan sirkuit pengukuran sensitif dari komponen tegangan tinggi.

Manajemen Suhu

Suhu dapat mempunyai pengaruh yang signifikan terhadap tingkat kebisingan pembagi tegangan tinggi. Ketika suhu meningkat, kebisingan termal yang dihasilkan oleh komponen meningkat. Jadi, penting untuk mengatur suhu. Anda dapat menggunakan unit pendingin pada komponen yang menghasilkan banyak panas, seperti resistor daya. Kipas angin juga dapat digunakan untuk meningkatkan sirkulasi udara dan menjaga sekat tetap dingin.

Dalam aplikasi berdaya tinggi, jika pembagi tegangan tinggi menjadi terlalu panas, tingkat kebisingan dapat meroket. Dengan menerapkan teknik manajemen suhu yang tepat, Anda dapat mengendalikan kebisingan dan memastikan pengukuran yang akurat.

Penyaringan

Menambahkan filter pada rangkaian pembagi tegangan tinggi juga dapat membantu mengurangi kebisingan. Filter lolos rendah dapat digunakan untuk memblokir komponen kebisingan frekuensi tinggi. Filter ini memungkinkan sinyal frekuensi rendah (yang ingin Anda ukur) melewatinya sambil melemahkan kebisingan frekuensi tinggi.

Anda dapat mendesain filter menggunakan komponen pasif seperti resistor dan kapasitor. Untuk aplikasi yang lebih kompleks, filter aktif dengan penguat operasional dapat digunakan. Filter ini dapat disesuaikan untuk menargetkan rentang frekuensi kebisingan tertentu.

Isolasi

Mengisolasi pembagi tegangan tinggi dari peralatan lain dapat mengurangi kebisingan. Gunakan trafo isolasi atau opto - isolator untuk memutus sambungan listrik antara pembagi dan perangkat lain. Hal ini membantu mencegah ground loop, yang merupakan sumber kebisingan yang umum.

Loop tanah terjadi ketika ada beberapa jalur arus mengalir melalui tanah. Hal ini dapat menimbulkan perbedaan tegangan antara berbagai bagian tanah, yang menyebabkan kebisingan dalam pengukuran. Dengan menggunakan teknik isolasi, Anda dapat menghilangkan loop tanah ini dan meningkatkan kinerja kebisingan dari pembagi tegangan tinggi.

Kalibrasi dan Pengujian

Kalibrasi dan pengujian rutin sangat penting untuk menjaga tingkat kebisingan yang rendah pada pembagi tegangan tinggi. Seiring waktu, kinerja komponen dapat berubah, sehingga dapat meningkatkan kebisingan. Dengan mengkalibrasi pembagi secara berkala, Anda dapat memastikan bahwa pembagi masih beroperasi dalam batas kebisingan yang ditentukan.

Selama pengujian, gunakan peralatan pengukuran berkualitas tinggi untuk mengukur tingkat kebisingan secara akurat. Jika Anda mendeteksi peningkatan kebisingan, Anda dapat memecahkan masalah dan mengidentifikasi sumber masalahnya. Bisa jadi komponennya rusak, sambungannya kendor, atau ada masalah pada pelindungnya.

Kesimpulan

Mengurangi tingkat kebisingan pada pembagi tegangan tinggi adalah tugas yang memiliki banyak sisi. Ini melibatkan pelindung, pemilihan komponen yang tepat, tata letak sirkuit yang cermat, manajemen suhu, penyaringan, isolasi, dan kalibrasi rutin. Dengan menerapkan strategi ini, Anda dapat meningkatkan kinerja pembagi tegangan tinggi secara signifikan dan mendapatkan pengukuran yang lebih akurat.

Jika Anda sedang mencari pembagi tegangan tinggi berkualitas tinggi atau memerlukan saran lebih lanjut tentang pengurangan kebisingan, jangan ragu untuk menghubungi kami. Kami di sini untuk membantu Anda menemukan solusi terbaik untuk kebutuhan spesifik Anda. Baik Anda bekerja di laboratorium penelitian, lingkungan industri, atau aplikasi lain yang memerlukan pengukuran tegangan tinggi, kami memiliki keahlian dan produk untuk memenuhi kebutuhan Anda. Mari ngobrol dan lihat bagaimana kita dapat bekerja sama untuk memecahkan tantangan pengukuran tegangan tinggi Anda.

Referensi

• "Rekayasa Tegangan Tinggi" oleh E. Kuffel, WS Zaengl, dan J. Kuffel.
• "Rekayasa Kompatibilitas Elektromagnetik" oleh Henry W. Ott.
• Berbagai dokumen teknis dari produsen pembagi tegangan tinggi.
