Bagaimana Penguji Kapasitas Transformator mengukur arus magnetisasi transformator?

Sebagai pemasok terkemuka Penguji Kapasitas Transformator, saya memahami pentingnya mengukur arus magnetisasi transformator secara akurat. Arus magnetisasi sangat penting karena memberikan wawasan tentang kondisi inti, sifat magnetik, dan kesehatan transformator secara keseluruhan. Di blog ini, saya akan mempelajari proses bagaimana Penguji Kapasitas Transformator kami yang canggih mengukur arus magnetisasi sebuah transformator.

Memahami Arus Magnetisasi Transformator

Sebelum kita masuk ke proses pengukuran, penting untuk memahami apa itu arus magnetisasi. Ketika transformator dihubungkan ke sumber listrik AC, sejumlah kecil arus dialirkan untuk membentuk medan magnet di inti. Arus ini dikenal sebagai arus magnetisasi. Ia memiliki dua komponen: komponen aktif, yang menyuplai rugi-rugi inti (histeresis dan rugi-rugi arus eddy), dan komponen reaktif, yang membuat inti menjadi magnet.

Komponen Penguji Kapasitas Transformator Kami untuk Pengukuran Arus Magnetisasi

Penguji Kapasitas Transformator kami dilengkapi dengan serangkaian komponen canggih yang memungkinkan pengukuran arus magnetisasi yang akurat.

1. Catu Daya: Catu daya yang stabil dan terkendali adalah komponen pertama. Ini memberikan tegangan AC yang diperlukan ke transformator yang diuji. Tingkat tegangan dan frekuensi dapat disesuaikan secara tepat sesuai dengan rating transformator dan persyaratan pengujian.

   • Presisi: Penguji kami mampu mempertahankan tegangan konstan dan keluaran frekuensi dalam rentang toleransi yang sangat kecil. Misalnya, variasi tegangan kurang dari ±0,5% dan variasi frekuensi kurang dari ±0,01 Hz.

2. Perangkat Penginderaan Saat Ini: Sensor arus presisi tinggi digunakan untuk mengukur arus yang mengalir ke transformator selama pengujian. Sensor ini dapat mendeteksi perubahan arus yang sangat kecil, bahkan dengan adanya kebisingan di latar belakang.

   • Ketepatan: Sensor arus pada penguji kami memiliki akurasi hingga ±0,2% dari nilai terukur, sehingga memastikan pengumpulan data yang andal.

3. Sistem Akuisisi Data: Setelah arus diukur, data dikumpulkan oleh sistem akuisisi data berkecepatan tinggi. Sistem ini mengubah sinyal arus analog menjadi format digital untuk diproses lebih lanjut.

   • Kecepatan: Ini dapat mengambil sampel data saat ini dengan kecepatan hingga 1000 sampel per detik, menangkap semua detail relevan dari bentuk gelombang saat ini.

Proses Pengukuran

Pengukuran arus magnetisasi menggunakan Penguji Kapasitas Transformator kami mengikuti proses yang ditentukan dengan baik:

1. Pengaturan Awal: Pertama, tester dihubungkan dengan hati-hati ke trafo. Terminal keluaran catu daya dihubungkan ke belitan primer transformator, dan perangkat penginderaan arus ditempatkan secara seri dengan rangkaian primer.

   • Tindakan Pencegahan Keamanan: Sebelum penyambungan, pemeriksaan keselamatan menyeluruh dilakukan untuk memastikan tidak ada bahaya listrik. Insulasi dan grounding yang tepat juga diverifikasi.
   • Konfigurasi: Penguji kemudian dikonfigurasikan sesuai dengan spesifikasi transformator, seperti tegangan pengenal, frekuensi, dan rasio putaran.

2. Menerapkan Tegangan Uji: Penguji Kapasitas Transformator menerapkan sinyal AC tegangan rendah ke belitan primer transformator. Tegangan rendah ini digunakan untuk menghindari eksitasi berlebihan pada trafo dan menyebabkan kerusakan.

   • Peningkatan Langkah demi Langkah: Dalam beberapa kasus, tegangan dinaikkan sedikit demi sedikit. Pendekatan langkah demi langkah ini membantu dalam mengamati bagaimana arus magnetisasi berubah seiring dengan meningkatnya level tegangan.

3. Pengukuran Saat Ini: Saat tegangan AC diterapkan, perangkat penginderaan arus secara terus menerus mengukur arus yang mengalir melalui belitan primer. Arus yang diukur mewakili arus magnetisasi transformator.

   • Analisis Bentuk Gelombang: Sistem akuisisi data tidak hanya mencatat besarnya arus tetapi juga menganalisis bentuk gelombangnya. Distorsi apa pun pada bentuk gelombang dapat menunjukkan masalah seperti saturasi inti atau putaran hubung singkat.

4. Pemrosesan dan Tampilan Data: Data digital yang dikumpulkan oleh sistem akuisisi data diproses oleh perangkat lunak internal penguji. Perangkat lunak ini menghitung parameter penting seperti nilai RMS arus magnetisasi, faktor daya, dan sudut fasa.

   • Visualisasi: Hasilnya kemudian ditampilkan di layar penguji dalam format yang mudah dipahami, termasuk nilai numerik dan representasi grafis.

Pentingnya Pengukuran yang Akurat

Pengukuran arus magnetisasi yang akurat sangat penting karena beberapa alasan:

1. Penilaian Kesehatan Transformer: Penyimpangan arus magnetisasi yang signifikan dari nilai yang diharapkan dapat menunjukkan masalah pada inti transformator, seperti saturasi inti, belitan hubung singkat, atau degradasi material inti.



   • Deteksi Dini: Dengan mengukur arus magnetisasi secara teratur, potensi masalah dapat dideteksi pada tahap awal, sehingga memungkinkan pemeliharaan tepat waktu dan mencegah kerusakan yang mahal.

2. Evaluasi Kinerja: Arus magnetisasi juga merupakan parameter penting untuk mengevaluasi kinerja transformator. Arus magnetisasi yang lebih rendah umumnya menunjukkan efisiensi yang lebih baik dan kehilangan inti yang lebih rendah.

   • Efisiensi Energi: Transformator dengan arus magnetisasi yang lebih rendah mengkonsumsi lebih sedikit energi selama pengoperasian, sehingga menghemat biaya dalam jangka panjang.

Rangkaian Produk Kami untuk Pengujian Terkait

Selain Penguji Kapasitas Transformator untuk mengukur arus magnetisasi, kami juga menawarkan berbagai peralatan pengujian lainnya. Misalnya,HZ - 3320D 3 Saluran 20A Penguji Resistensi Belitan Transformatordirancang untuk secara akurat mengukur resistansi DC belitan transformator. Pengukuran ini sangat penting untuk mendeteksi masalah seperti korsleting atau korsleting pada belitan.

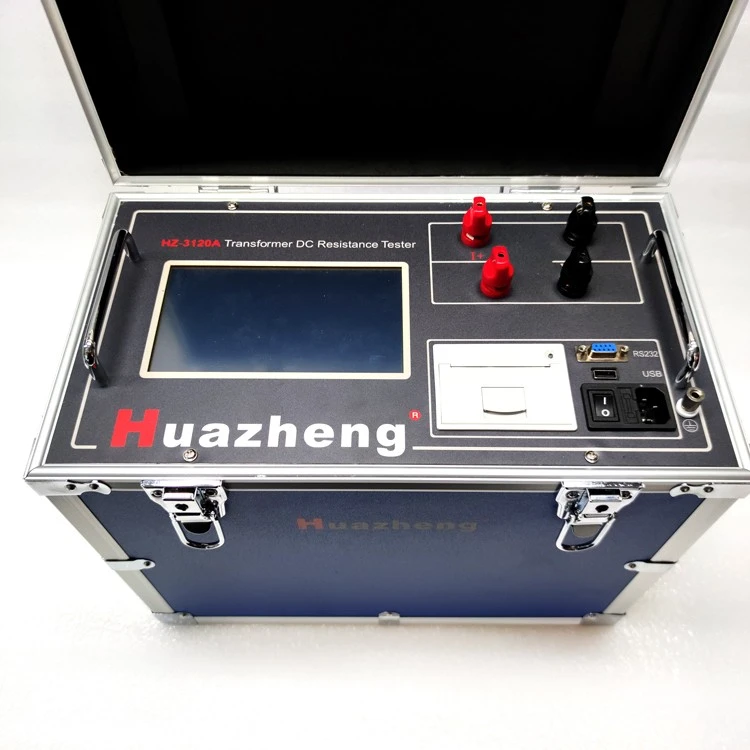

Produk lainnya adalahHarga Pabrik HZ - 3120A 20A Transformer DC Resistance Tester Dijual. Ini memberikan pengukuran resistansi DC presisi tinggi dengan harga terjangkau, cocok untuk berbagai aplikasi pengujian transformator.

Kami juga memilikiPenguji Penghitung Pelepasan Penangkal Petir 3kV, yang digunakan untuk menguji kinerja penangkal petir, bagian penting dari sistem proteksi transformator.

Hubungi Kami untuk Pengadaan dan Konsultasi

Jika Anda sedang mencari Penguji Kapasitas Transformator berkualitas tinggi atau peralatan pengujian kami yang lain, kami mengundang Anda untuk menghubungi kami untuk diskusi mendetail. Tim ahli kami siap memberi Anda saran profesional mengenai pemilihan produk, prosedur pengujian, dan dukungan purna jual. Baik Anda perusahaan utilitas listrik, produsen trafo, atau penyedia layanan pengujian kelistrikan, kami dapat menawarkan solusi yang tepat untuk memenuhi kebutuhan spesifik Anda.
